Bevestigingsmogelijkheden rechte steektrappen
De trappen van Up Products trap hebben drie standaard bevestigingsmogelijkheden. Bestaand uit wandbevestinging, korte- en langeoplegbevesting. Hieronder zijn deze beschreven en vindt u de toepassingen. Kies de optie die het beste bij uw situatie past. Dat kunt u aangeven in de configurator.
Het is van belang dat de trap aan een stabiele constructie bevestigd wordt, zowel de onder- als boven bevestigingen. Beoordeel of uw constructie sterk genoeg is, indien nodig breng verstevigingen aan.

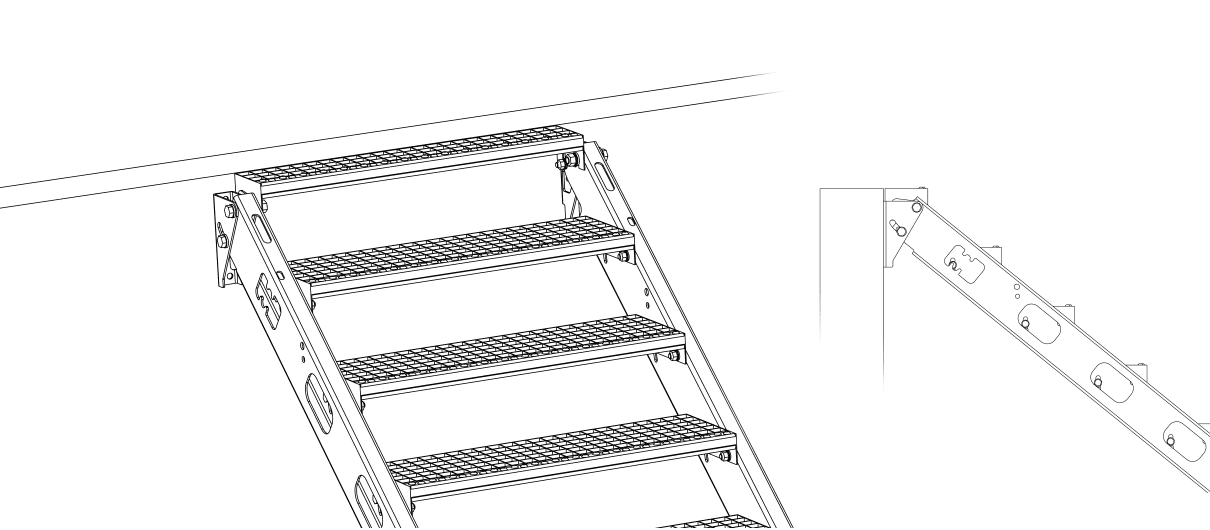

Standaard wandbevestiging:
Deze bevestigging wordt standaard geleverd, omdat dit het meeste wordt gebruikt. Geschikt voor bevestiging aan betonnen muren en staalconstructies met een vlakke montage mogelijkheid. Bij stenen muren raden dit af.
Gatenpatroon
Roostertreden + 5 cm is h.o.h maat voor de gaten.

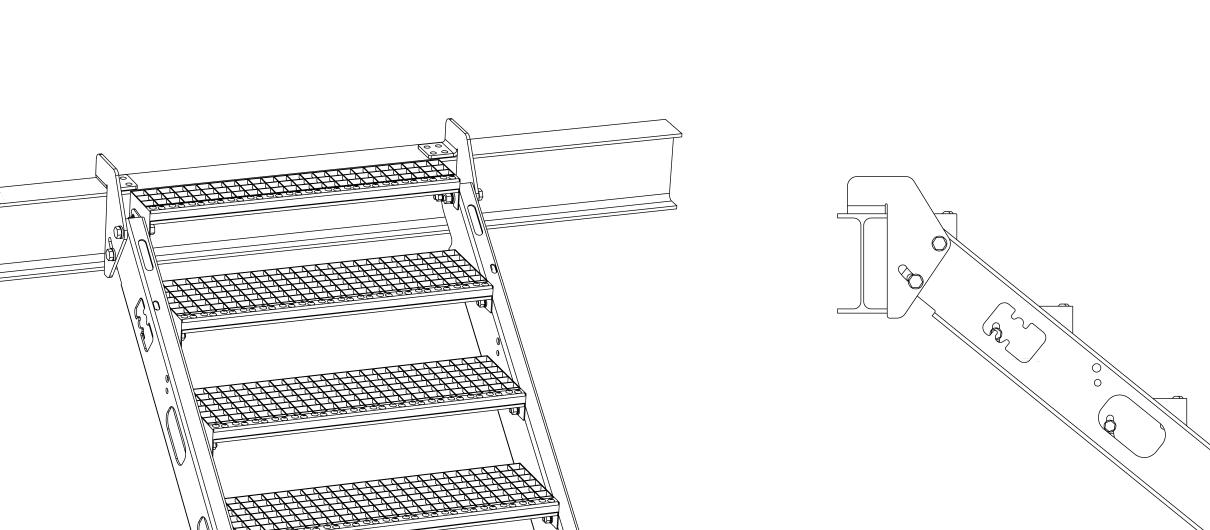

UNP / IPE oplegbevestiging
Geschikt voor bevestiging aan houten balken en staal profiel IPE, HEA en UNP. Minimale profiel met een hoogte van 14 cm en maximaal een profiel met een hoogte 20 cm. Met deze bevestiging kunt u de trap aan de bovenzijde van een staalprofiel monteren zonder het inlassen van een montageplaat. Zorg voor een vlak- en haaks bevestigingsvlak.
Gatenpatroon
Hoogte van voet : 14 cm
Lengte oplegvoet : 10 cm
Roostertreden + 5 cm is h.o.h maat voor de gaten.

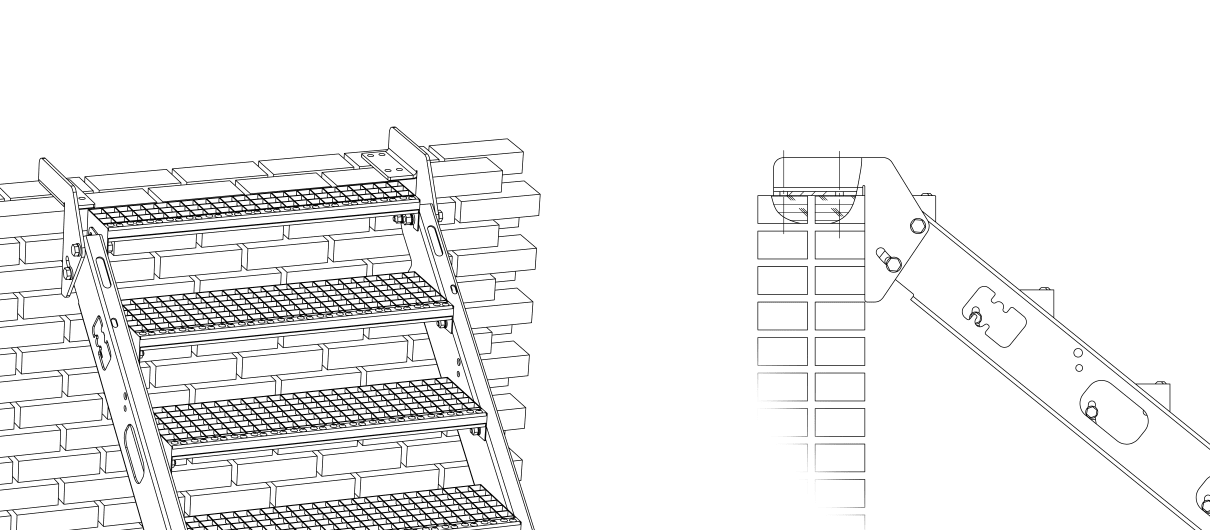

Steensmuur oplegbevestiging:
Geschikt voor het bevestigen op een steensmuur. De gaten van de oplegbevestiging zijn zo gepositioneerd dat deze bij een standaard stenen muur midden in de steen geboord kan worden. Zorg voor een vlak- en haaks bevestigingsvlak.
Het is van belang dat u een stabiele muur heeft. Dit houdt in dat uw stenen die vastzitten en van hoge kwaliteit zijn.
Gatenpatroon
Hoogte van voet : 210 mm
Lengte oplegvoet : 180 mm
Roostertreden + 5 cm is h.o.h maat voor de gaten.
Heeft u twijfels over de constructie dan raden wij aan om contact op te nemen met uw aannemer. Bekijk ook het Funderingsplan en montagehandleiding voor trappen. en de Belastingstest van de zelfbouwtrap.
