Uitbreidingsmogelijkheden met bordestrap

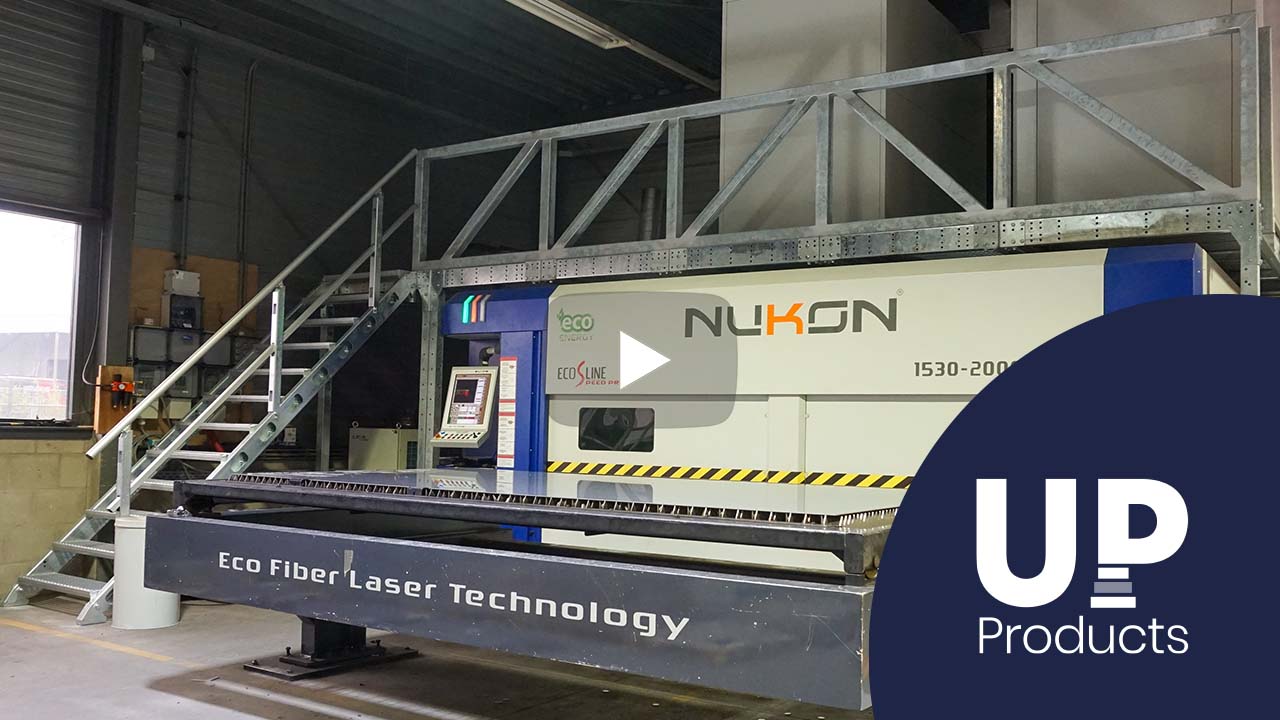

Met een bordestrap kunt ook u heel eenvoudig een gebrek aan werkbare ruimte oplossen. Bijvoorbeeld onze klant heeft een nieuwe lasers snijmachine aangeschaft. Maar als de machine in de hal wordt geplaats is daar geen plek meer voor het filter systeem. De oplossing; de hoogte in. Het bordes wordt over de laser geplaats en de filters erop. Lees hieronder hoe het opzetten van dit project tewerk is gegaan en bekijken de montage video.
Hoe maak je een groot bordes?
Het bordes wordt over de lasersnijmachine geplaats. Hiervoor is een afmeting nodig van 704 x 310 cm. Onze klant heeft de volgende drie wensen.
- Ten eerste het bordes heeft een minimaal draagvermogen van 1500 kg. Dit is voor zowel het gewicht van de filters en de mogelijke monteurs.
- Ten tweede aan één zijde een vrij overspanning van 546 cm. Om de lasersnijder te besturen. Een vakwerkconstructie als balustrade maakt die vrije overspanning mogelijk.
- Als laatste is het bordes voorzien van de nodig valbeveiliging.
Opbouw van het bordes
Up Products werkt hoofdzakelijk met modulen, standaard onderdelen. Het bordes is samengesteld uit zes standaard bordessenmodules. Daarvan zijn vier modules met de afmeting 110 x 310 cm en twee modules van 130 x 110 cm. Deze zijn onderling gekoppeld met ondersteuningspalen aan de achterzijde en de vakwerkleuning aan de voorzijde.
De bordes modules zijn opgebouwd uit vier liggers, drie roosters en twee verstevigingsliggers. Die zorgen voor stabiliteit en zorgen ervoor dat de Omga ( Ω ) vorm van de bordes liggers behouden. De roosters worden vast gezet met bovendelen (M-clip).
Wat is een vakwerk leuning?
Deze constructie is herkenbaar vooral in vakwerkbruggen. Het zorgt ervoor dat een grote vrijeoverspanning te behalen is. In een vakwerk constructie zijn verschillende verbindingen waardoor vakken ontstaan, dat verklaart de naam vakwerk. In onze vakwerk leuning is gewerkt met driehoeken. Deze balustrade zorgt voor dat de wensen van 1500 kg belasting en vrije overspanning van 546 cm behaald is.
